質子交換膜

概述

質子交換膜

質子交換膜:燃料電池的核心零部件,對電池性能和壽命起到至關重要的作用。質子交換膜結構和原理:基於膨體聚四氟乙烯(ePTFE)塗覆全氟磺酸樹脂的複合型隔膜;三層結構:中間層為ePTFE,上下兩層為磺酸樹脂。膜中磺酸基團吸收水分,H+與水分子結合,以水合質子(H3O+)的形式,從一個固定的磺酸根位點跳躍到另一個磺酸根位點來進行質子傳導。Cobetter多年的ePTFE膜開發經驗以及膜材料塗布經驗,在保證質子膜優異性能的同時,也能降低質子交換膜批次之間的差異,保證產品品質一致性。

產品特點

質子膜的作用

傳導質子

隔絕氣體

阻礙電子

產品性能

基本參數



結果

測試條件

厚度

10±1 μm

25°C 50%RH

密度

21±2 g/cm³

25°C 50%RH



水解性能





結果

測試條件

溶脹率

長度

≤5.0 %

100°C 10min



幅寬

≤5.0 %

100°C 10min



機械性能





結果

測試條件

拉伸強度

長度

≥60 MPa

25°C 50%RH



幅寬

≥80 MPa

25°C 50%RH

彈性模量

長度

≥400 MPa

25°C 50%RH



幅寬

≥600 MPa

25°C 50%RH



電化學性能



結果

測試條件

質子傳導率

≥110 mS/cm

25°C 水浴

離子交換當量

1000-1200 g/mol

酸鹼滴定

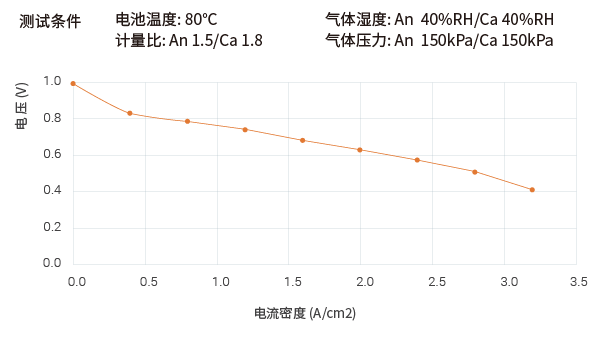

極化性能曲線

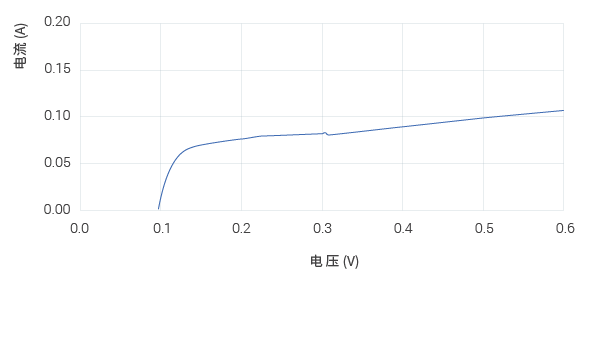

膜透氫電流密度曲線

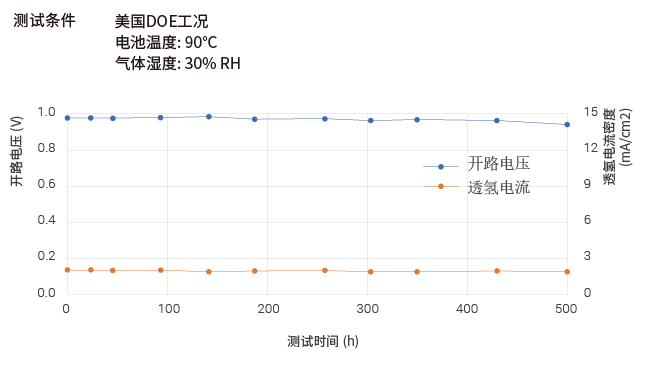

化學穩定性加速測試

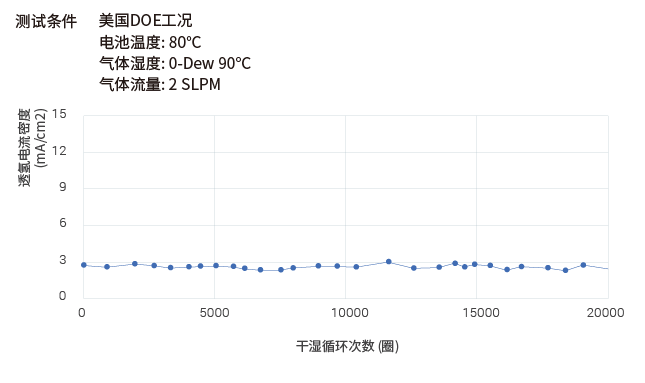

機械耐久性加速測試
